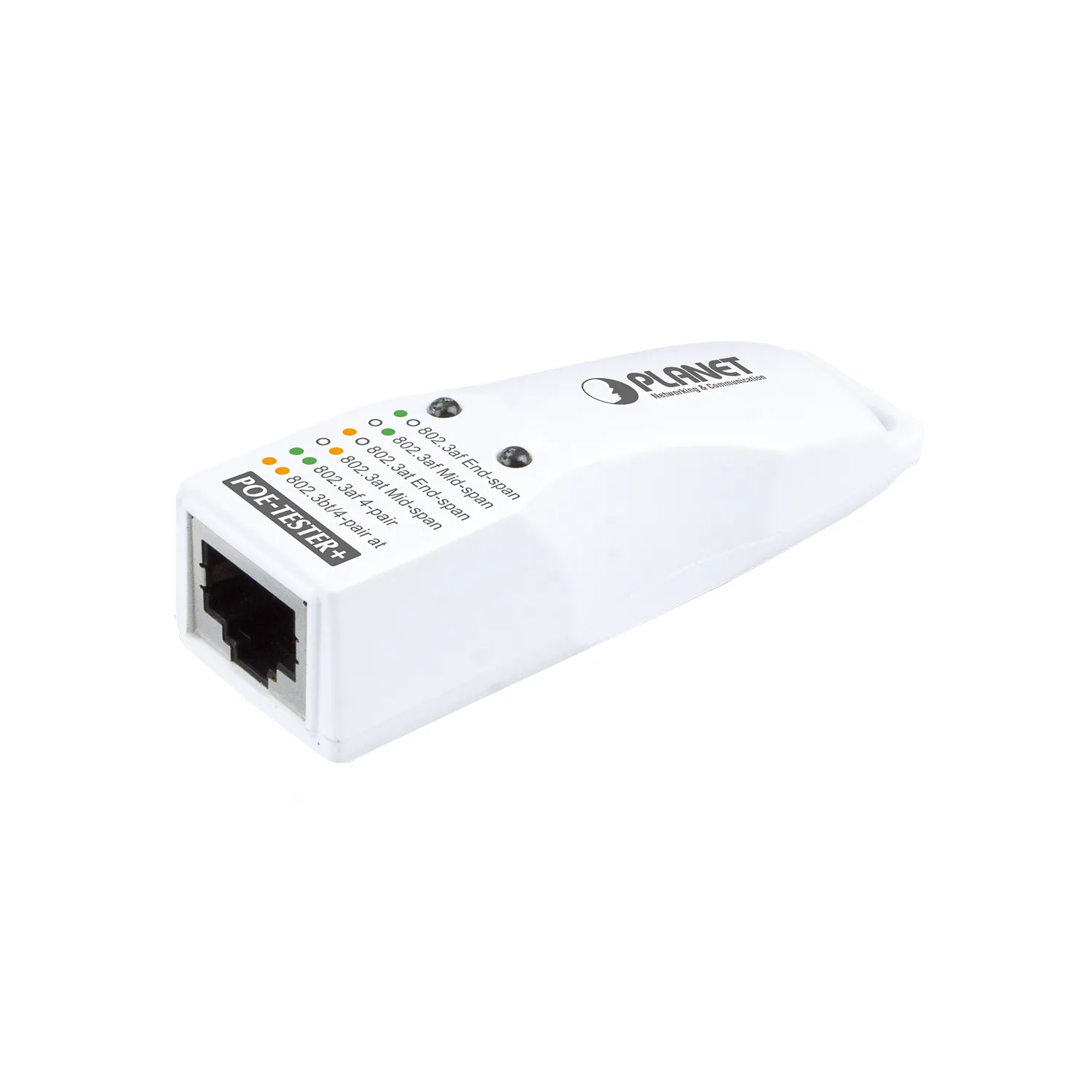

IEEE802.3at/af POE Tester
Stock Code: POE-TESTER
PLANET PoE Tester network sistemi kuranlar için kolay kullanımlı PoE tanımlama cihazıdır,şirket bilişim uzmanları hatta ev kullanıcıları bile kolayca PoE durumunu cihaz sayesinde teşhis edebilmektedir.Ürün IEEE 802.3af/at PoE aktarımında kullanılan UTP kabloları gözden geçirir ve PSE’yi(Power Source Equipment)denetleyerek hatanın ve sorunun çözümünü bulmayı sağlamaktadır.
Tak ve Göster Özellikli Gösterge
PoE Tester kolayca PSE’ye veya RJ-45 çıkışına bağlanabilir ve bunun sonucunda LED ışıkları yanarak PoE voltajını UTP kablolar ile belirler ve PSE’nin mid-span,end-span veya 4lü 60 watt ulta PoE olduğunu saniyeler içinde belirler.
PoE PSE Modlarını Tanımlama
PoE Tester sunduğu 2 led ile hızlı ve kolay PSE modu tanımlaması yapabilmektedir.Power over Ethernet sistemi(PoE) PSE(Power Sourcing Equipment) ve PD(güç aygıtı) içermektedir.PSE PoE kurulumunda gücü sağlayacak olan cihazdır.PSE’de mod A ve mod B olmak üzere 2 tip bulunmaktadır.Mod A end-span PoE switch,mod B ise mid-span PoE enjektördür.
PoE PSE Modes UTP Power Pin Assignment PSE Devices
Mode A / End-span Pin 1,2,3,6 PoE Switch
Mode B / Mid-span Pin 4,5,7,8 PoE Single-port Injector
PoE Multi-port Injector Hub
PD,PSE tarafından etkin PoE terminali olarak çalışır ve sonucunda IP network kameralar,VoIP telefonlar ve wireless Access pointler gibi enerji tüketir.
PoE Kurulum Sorun Giderici
PDlerin uyguladığı yalnızca end-spanlı Mod A veya mid-spanlı mod B IEEE 802.3af/at standartları tarafından çalıştırılmamasına rağmen,bazı PD’lar modlarından sadece birisi ile çalışması için dizayn edilmişlerdir.Bunun sonucunda,PoE PSE ve PD’ler birbiriyle uygulama alanlarında uyum sağlayamamaktadır.Örneklemek gerekir ise en-span dizayn PoE switch remote mid-span wireless Access pointe güç verememektedir.Fakat çoğu zaman uygulamayı yapan kişiler remote PSE cihazların ne olduğunu kapsamlı olarak bilmemektedirler.PLANET PoE Tester UTP kabloları kontrol ederek gücü ve kaynağını end-span veya mid-span diye tanımlamaktadır.UTP kablonun sonunda PoE varlığından emin olunmalıdır ve PD’nin PSE ile uyumluluğu ve PD’nin çalışırlığı denetlenmelidir.
Kompakt boyutu ve düzenlenebilir dizaynı ile PoE Tester PD’lerin kurulumu ve IEEE 802.3af/at PoE gücünün wireless Access pointleri,IP gözetleme kameraları,VoIP telefonlar ve diğer PoE cihazlara aktarılmasını denetlemede gerçek anlamda en kullanışlı PoE test cihazıdır.Ürün tak çalıştır PoE kurulumunu sistem sağlayıcılarına sunmaktadır.
Saniyeler içerisinde,Hızlı ve Kolay bir biçimde RJ-45 çıkışındaki Ethernet üzerinden Güç testi
