| İletken |
|---|
| Malzeme | Oksijensiz bakır (≥%99,97 saflık) |
| Çap | 0,50 mm ± 0,01 mm |
| Amerikan Tel Ölçüsü (AWG) | 24AWG |
| Yalıtım |
|---|
| Malzeme | HDPE |
| Minimum Ortalama Kalınlık | 0,18 mm |
| Çap | 0,90 mm ± 0,05 mm |
| Renk (4 Çift) | Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi |
| Ayırıcı İp (Rip Cord) |
|---|
| Malzeme | Polyester |
| Özellik | 500D |
| Dış Kılıf (Sheath) |
|---|
| Malzeme | PVC |
| Minimum Ortalama Kalınlık | 0,5 mm |
| Çap | 5,1 mm ± 0,2 mm |
| Renk | Beyaz |
| Elektriksel Özellikler |
|---|
| Tek İletkenin Maks. DC Direnci | 9,5 Ω/100 m |
| Minimum Yalıtım Direnci | 5000 MΩ·km |
| Maks. DC Direnç Dengesizliği | %5 (çift içi) |
| Dielektrik Dayanımı | 2,5 KV DC ile 2 saniye boyunca bozulma olmamalı |
| İletim Özellikleri |
|---|
| Karakteristik Empedans | 100 ± 15 Ω |
| Uçtan Uca Karışma (NEXT) | ≥35,30 dB/100 m @100 MHz |
| Maks. Zayıflama | 22,0 dB/100 m @100 MHz |
| Yansıma Kaybı | ≥20,1 dB/100 m @100 MHz |
| Mekanik Özellikler |
|---|
| Çekme Dayanımı | Kılıf ≥13,8 MPa, yalıtım ≥16,5 MPa |
| Kopmada Uzama | Kılıf ≥%100, yalıtım ≥%300 |
| Kurulum Bükülme Yarıçapı | Dış çapın 8 katından fazla |
| İletken Kopmada Uzama | ≥%10 |
| Çevresel Koşullar |
|---|
| Yalıtımın Büzülmesi | ≤%6 |
| Yalıtımın Renk Göçü Direnci | Renk göçü yok |
| Yaşlanma Sonrası Kılıfın Dayanımı ve Uzaması | ≥11,73 MPa, ≥%50 |
| Düşük Sıcaklıkta Bükülme Testi | Test sonrası çatlama yok |
| Sıcaklık Şoku Testi | Test sonrası çatlama yok |
| Çalışma Sıcaklığı | –20°C ila +60°C (–4°F ila 140°F) |
| Kurulum Sıcaklığı | 0°C ila +50°C (32°F ila 122°F) |
| Depolama Sıcaklığı ve Nem | –10°C ila +40°C (14°F ila 104°F), <%60 (RH) |
| Güvenlik |
|---|
| Dikey Yangın Yayılım Testi | IEC 60332-1-2 standardına uygundur |

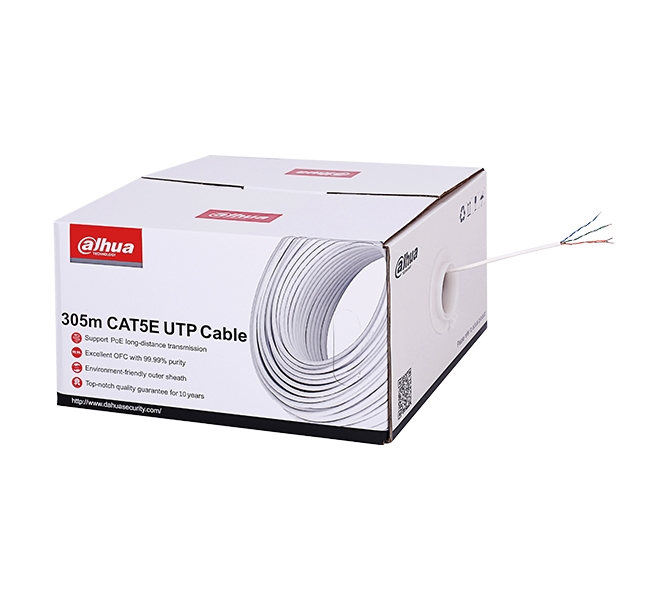

| Paketleme |
|---|
| Kablo Uzunluğu | 305,0 m (1000,66 ft) ± 1,5 m (4,92 ft) |
| İç Kutu Boyutları | 364,0 mm × 364,0 mm × 216,0 mm (14,33" × 14,33" × 8,50") (U × G × Y) |
| Paketleme Yöntemi | Bir kutuda 305,0 m (1000,66 ft); bir koli içinde 2 iç kutu |
| Net Ağırlık | ≥8,0 kg (17,64 lb) |
| Brüt Ağırlık | ≥9,0 kg (19,84 lb) |
| Uyumluluk |
|---|
| Uygulanan Standartlar | ISO/IEC 11801-1-2017, IEC 61156-5-2009 |
| Sertifikasyon |
|---|
| Sertifika | CPR Eca |
| İletim Özellikleri (100 m, 20°C) (328.08 ft, 68°F) |
|---|
| Frekans (MHz) | Faz gecikmesi ≤ ns | IL ≤ dB | NEXT ≥ dB | PS NEXT ≥ dB | ACRF ≥ dB |
|---|
| 1 | 570 | 2.0 | 65.3 | 62.3 | 63.8 |
| 4 | 552 | 4.1 | 56.3 | 53.3 | 51.8 |
| 8 | 547 | 5.8 | 51.8 | 48.8 | 45.7 |
| 10 | 545 | 6.5 | 50.3 | 47.3 | 43.8 |
| 16 | 543 | 8.2 | 47.2 | 44.2 | 39.7 |
| 20 | 542 | 9.3 | 45.8 | 42.8 | 37.8 |
| 25 | 541 | 10.4 | 44.3 | 41.3 | 35.8 |
| 31.25 | 540 | 11.7 | 42.9 | 39.9 | 33.9 |
| 62.5 | 539 | 17.0 | 38.4 | 35.4 | 27.9 |
| 100 | 538 | 22.0 | 35.3 | 32.3 | 23.8 |
| Frekans (MHz) | PS ACRF ≥ dB | RL ≥ dB | Gecikme farkı ≤ ns | Zc (Ω) |
|---|
| 1 | n/s | n/s | n/s | n/s |
| 4 | 60.8 | 23.0 | 45.0 | 100±15 |
| 8 | 42.7 | 24.5 | 45.0 | 100±15 |
| 10 | 40.8 | 25.0 | 45.0 | 100±15 |
| 16 | 36.7 | 25.0 | 45.0 | 100±15 |
| 20 | 34.8 | 25.0 | 45.0 | 100±15 |
| 25 | 32.8 | 24.3 | 45.0 | 100±15 |
| 31.25 | 30.9 | 23.6 | 45.0 | 100±15 |
| 62.5 | 24.9 | 21.5 | 45.0 | 100±15 |
| 100 | 20.8 | 20.1 | 45.0 | 100±15 |
|
| Not: Yukarıdaki parametreler için yürürlükteki standart: ANSI/TIA-568-C.2-2009 |
|---|
