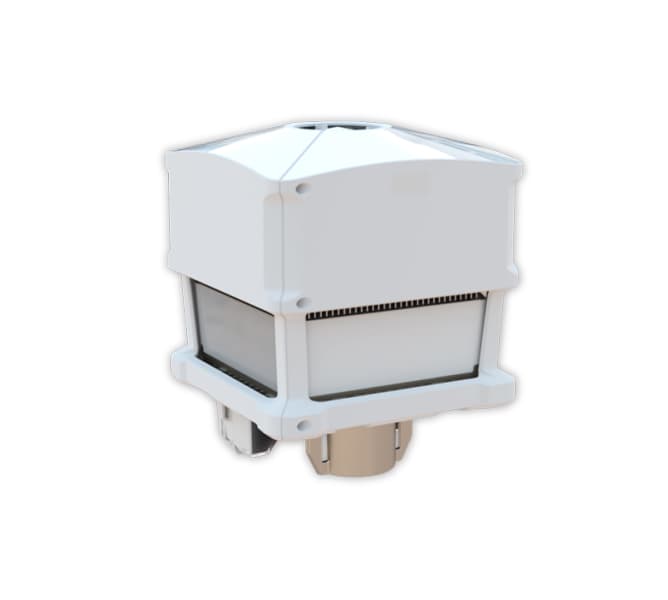

Fiber çekmeden 60 GHz bağlantıyı dört yöne dağıtan dağıtım düğümü

Terragraph sertifikalı bir dağıtım düğümü. Dört 60 GHz radyo düğümün çevresini 360° tarar ve düğümler arasında yedekli mesh ağ kurar. Fiber çekmenin pahalı olduğu noktalarda sabit kablosuz erişim ve backhaul bağlantısı taşır.

360°Kapsama

460 GHz radyo

57-66 GHzFrekans Aralığı

28 dBiAnten kazancı

IP66Koruma Sınıfı

-40 °C … 55 °CÇalışma Sıcaklığı

Öne çıkan özellikler

4radyo

Çepeçevre kapsama

Dört radyo düğümün çevresini kesintisiz tarar; ek anten kurulumu gerekmez.

64anten elemanı

Fazlı dizi anten

Her anten dizisi hüzmeyi elektronik olarak yönlendirir ve hizalamayı kolaylaştırır.

300m

Hat menzili

MCS9 modülasyonunda 300 m, MCS12 modülasyonunda 200 m mesafeye kadar bağlantı kurar.

10Gigabit SFP+

Omurga bağlantısı

Fiber uplink portu düğümü çekirdek ağa taşır; dört Gigabit port PoE çıkışı verir.

75W

Güç tüketimi

Pasif PoE ya da 42.5~59 V DC klemens girişini kabul eder ve en çok 75 W çeker.

GÜNLÜK KULLANIM

Fiber yerine kablosuzFiber çekmenin zor olduğu noktalarda fiber benzeri bağlantıyı kablosuz kurar.

Kendini toparlayan ağDüğümler arasında mesh kurar; bir hat düştüğünde trafiği yeniden yönlendirir.

Kolay hizalamaHüzme şekillendirme, kurulumda mekanik ince ayar yükünü azaltır.

Kullanım AlanıSabit kablosuz erişim·Wi-Fi backhaul·Hücresel ağ backhaul

Fiziksel

60GHz Radyo

Radyo başına 4 anten dizisi (tile)
Her anten dizisinde 64 anten elemanı
90 derece yatay (azimut) tarama aralığı: -45º ile 45º
50 derece dikey (elevation) tarama aralığı: -25º ile 25º

Anten

Tip: Dahili fazlı dizi (phased array) anten
Kazanç: 28 dBi

Arayüzler

1x Gigabit Ethernet Portu (PoE Giriş)
1x 10 Gigabit SFP+ portu
4x Gigabit Ethernet Portu (PoE Çıkış)
4x 60GHz Radyo

Standartlar

802.11ay

Çevre Koşulları

Çalışma Sıcaklığı: -40ºC (-40ºF) ile 55ºC (131ºF)
Depolama Sıcaklığı: -40ºC (-40ºF) ile 85ºC (185ºF)
Çalışma Nemi: %5 ile %95 yoğuşmasız
IP66 Koruma Sınıfı

Güç

Pasif PoE (Enjektör Opsiyonel)
42.5V~59V DC klemens (terminal block)

Güç Tüketimi

Maks. 75W

Boyutlar (U x G x Y)

19.9 x 19.9 x 20.0 cm (7.83 x 7.83 x 7.87 in)

Ağırlık

3.9 kg (montaj aparatı ile)

Sertifikalar

FCC/CE

Performans

Frekans Bandı

57-66GHz

Modülasyon

BPSK, QPSK, 16QAM

Menzil

MCS9 için 300m'ye kadar
MCS12 için 200m'ye kadar

RF Çıkış Gücü

43 dBm EIRP'ye kadar (anten kazancı dahil)

RF Performansı (RX)

-66 dBm @ MCS9
-61 dBm @ MCS12

Temel Özellikler

Kanal 1 ile kanal 4 arası desteği (57-66GHz)

Radyo başına her iki yönde 3.8 Gbps'ye kadar toplam işlem kapasitesi

Kolay hizalama için fazlı dizi antenli hüzme şekillendirme (beamforming) teknolojisi

Dinamik bant genişliği tahsisi için TDMA-MAC desteği

AES128 şifreleme ile Kablosuz (OTA) Güvenlik desteği

IPv6 yönlendirmeli mesh ağ

4 servis sınıfı ile QoS desteği

Kendi kendini iyileştirme ve optimizasyon

IPv6 tünelleme

Layer 2 (Katman 2) Yönlendirme desteği

VLAN şeffaf iletim desteği

Yönetim VLAN'ı desteği
