| Genel Bilgiler |
|---|
| Ürün Kodu | FO112S-3T-LSZH |

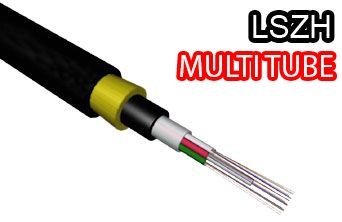

| Ürün Tanımı | 12 Core 9/125 Tek Modlu (SM), Zırhlı, 3 Tüplü, LSZH Kılıflı Fiber Optik Kablo |
| Kablo Tipi | İç/Dış Mekân (Indoor/Outdoor) Tip Fiber Optik Kablo |
| Fiber Tipi | Tek Modlu (Single Mode), ITU-T G652D |
| Standart Uyumluluğu | ANSI/TIA/EIA-569B.3, ISO/IEC 11801, CENELEC EN 50173 |
| Kablo Yapısı |
|---|
| Fiber Sayısı | 12 |
| Loose Tüp Sayısı × Tüp Başına Fiber Sayısı | 3 × 4 |
| Merkezi Mukavemet Elemanı – Çap | 2,2 ± 0,05 mm |
| Merkezi Mukavemet Elemanı – Malzeme | FRP |
| Merkezi Mukavemet Elemanı – Dış Kılıf Çapı | --- |
| Loose Tüp – Malzeme | PC+PBT |
| Loose Tüp – Çap | 2,15 ± 3% mm |
| Loose Tüp – Dolgu Bileşeni Tipi | Tiksotropik jel |
| Dolgu Elemanı (gerekirse) – Malzeme | PE |
| Göbek Dolgu Bileşeni – Malzeme | Su tutucu (water blocking) petrol jeli |
| Göbek Sargısı – Malzeme | Polyester bant |
| Çevresel Mukavemet Elemanları – Malzeme | Cam iplik (Glass Yarn) |
| İç Kılıf – Malzeme | LDPE |
| İç Kılıf – Kalınlık | 1,0 mm (nominal) |
| Zırh ve Kemirgen Koruması – Malzeme | Çift taraflı plastik kaplı, oluklu çelik bant |
| Zırh ve Kemirgen Koruması – Kalınlık | 0,15 mm |
| Dış Kılıf – Malzeme | UV dayanımlı LSZH termoplastik malzeme |
| Dış Kılıf – Kalınlık | 1,3 mm (nominal) |
| Kablo Çapı | 13,2 mm ± 0,2 |
| Kablo Ağırlığı (yaklaşık) | 200 kg/km |
| Mekanik Özellikler |
|---|
| Mekanik Testler |
| Test | Test Standardı | Belirtilen Değer | Kabul Kriteri |
|---|
| Çekme Kuvveti – Montaj | IEC 60794-1-2-E1 | Maks. 2700 N | Δα ≤ 0,05 dB, fiber uzaması ≤ 0,33 % |
| Çekme Kuvveti – İşletme | IEC 60794-1-2-E1 | Maks. 1700 N | Δα ≤ 0,05 dB, fiber uzaması yok; Δα geri dönüşlü |
| Ezilme Dayanımı | IEC 60794-1-2-E3 | Maks. 5000 N | Fiberlerde kopma yok; Δα ≤ 0,05 dB, hasar yok |
| Darbe | IEC 60794-1-2-E4 | 10 Nm, farklı noktalarda 3 darbe, R = 300 mm | Hasar yok |
| Burulma | IEC 60794-1-2-E7 | 100 N, ± 180°, 5 çevrim | Δα ≤ 0,05 dB, hasar yok |
| Tekrarlı Bükme | IEC 60794-1-2-E6 | R = 20 × D, 100 N yük, 30 çevrim | — |
| Kablo Bükme | IEC 60794-1-2-E11 | R = 20 × D (D: kablo çapı), 4 tur, 3 çevrim | — |
|
| Not | Tüm optik ölçümler 1550 nm'de yapılmıştır. |
| Çevresel Özellikler |
|---|
| Çevresel Testler |
| Test | Test Standardı | Belirtilen Değer | Kabul Kriteri |
|---|
| Su Sızdırmazlığı | IEC 60794-1-2-F5B | 1 metre numune, 1 m su yüksekliği | 24 saat içinde kablonun karşı ucundan sızıntı olmaması |
| Sıcaklık Çevrimi | IEC 60794-1-2-F1 | Depolama -40 ~ +80 ºC; Montaj -5 ~ +50 ºC; İşletme -30 ~ +70 ºC | 1550 nm'de Δα < 0,05 dB/km |
|
| Tanımlama ve İşaretleme |
|---|
| Kablo Markalama | 1 m ±1% aralıklarla, beyaz renkte sıcak baskı |
| Kablo Tanımlaması | ORingNetworking <üretim yılı> <fiber sayısı> F <fiber tipi> <metre cinsinden uzunluk işaretlemesi> |
| Dolgu Elemanı Rengi (gerekirse) | Siyah |
| Loose Tüp Renkleri | 1. Mavi, 2. Turuncu, 3. Yeşil, 4. Kahverengi, 5. Gri, 6. Beyaz |
| Fiber Renkleri | 1. Mavi, 2. Turuncu, 3. Yeşil, 4. Kahverengi |
| Dış Kılıf Rengi | Siyah |
| Not | Belirtilen kablo yazısı standart baskıdır; talep doğrultusunda değiştirilebilir. Diğer tüp ve fiber renkleri opsiyoneldir. |
| Teslimat Bilgileri |
|---|
| Makara Uzunluğu / Tolerans | 2000 m ± 5% |
| Makara Flanş Çapı | 1250 mm |
| Makara Göbek Çapı | 580 mm |
| Dış Genişlik | 780 mm |
| Merkez Delik Çapı | 85 mm |
| Not | Makara ölçüleri, makaradaki kablo uzunluğuna göre değişebilir. Standart teslim uzunluğu 2 km'dir; diğer uzunluklar opsiyoneldir. |
| Fiber Özellikleri (Standart Tek Modlu Fiber, ITU-T G652D) |
|---|
| Zayıflama (maks.) | 0.36 dB/km (1310 nm); 0.22 dB/km (1550 nm) |
| Mod Alan Çapı (MFD) | 9.2±0.5 µm |
| Kromatik Dispersiyon (maks.) | 3.5 ps/(nm×km) (1310 nm); 18 ps/(nm×km) (1550 nm) |
| Kılıf (Cladding) Çapı | 125±1 µm |
| Göbek/Kılıf Eşmerkezlilik Hatası (maks.) | 1 µm |
| Sıfır Dispersiyon Dalga Boyu | 1300 nm ≤ λ ≤ 1324 nm |
| Kılıf Yuvarlaklıktan Sapması (maks.) | %2 |
| Kaplama Çapı | 250±15 µm |
| Kesim (Cut-off) Dalga Boyu | 1150 nm ≤ λ ≤ 1330 nm |
| Proof Test | 8.4 N |
| Proof Test Uzaması | %1.00 |
| Standart Onayı | IEC 793-1 |
| Sipariş Bilgileri |
|---|
| FO104S-1T-LSZH | 4 Core 9/125 SM Zırhlı 1 Tüplü, LSZH Kılıflı Fiber Optik Kablo |
| FO108S-2T-LSZH | 8 Core 9/125 SM Zırhlı 2 Tüplü, LSZH Kılıflı Fiber Optik Kablo |
| FO112S-3T-LSZH | 12 Core 9/125 SM Zırhlı 3 Tüplü, LSZH Kılıflı Fiber Optik Kablo |
| FO116S-4T-LSZH | 16 Core 9/125 SM Zırhlı 4 Tüplü, LSZH Kılıflı Fiber Optik Kablo |
| FO120S-5T-LSZH | 20 Core 9/125 SM Zırhlı 5 Tüplü, LSZH Kılıflı Fiber Optik Kablo |
| FO124S-6T-LSZH | 24 Core 9/125 SM Zırhlı 6 Tüplü, LSZH Kılıflı Fiber Optik Kablo |
| Not | Yukarıdaki tüm modeller ORingNetworking marka adı altında sunulmaktadır. |
