Name: 8 Core 50/125 Multi Mode Tek Tüplü Çelik Zırhlı OM4 Fiber Optik Kablo
Brand: Oring Networking
SKU: FO108M4

Kampüs omurgasını 8 çok modlu OM4 fiberle taşır.

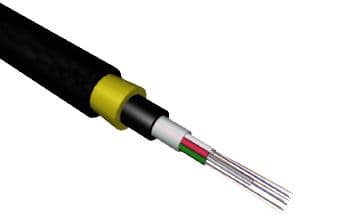

8 Core 50/125 µm çok modlu fiber taşıyan, tek tüplü ve çelik zırhlı bir fiber optik kablodur. OM4 sınıfı fiber, omurga hatlarında kısa mesafeli hızlı bağlantıları besler. Çelik zırh, kanal ve gömme güzergâhlarda mekanik yükü karşılar.

8Core sayısı

50/125 µmFiber boyutu

Multi ModeFiber tipi

OM4Fiber sınıfı

Çelik zırhlıZırh

Öne çıkan özellikler

8Core

Fiber kapasitesi

Tek güzergâhtan birden çok bağlantıyı birlikte taşır.

50/125µm

Çekirdek ve kılıf ölçüsü

Çok modlu fiber, kısa ve orta mesafeli omurga bağlantılarında çalışır.

1.2kN

Kopmada çekme dayanımı

Kanal ve askı hattı çekimlerinde kablo gövdesi bu yükü karşılar.

200N/cm

Ezilme dayanımı

Çelik zırh, üstten gelen baskıyı fiberlerden uzak tutar.

1kN

Darbe dayanımı

Serim sırasındaki ani darbelere karşı gövde direnç gösterir.

SAHADA

Çelik zırhlı gövdeKanal, boru ve gömme güzergâhlarda dış mekanik yükü karşılar.

Tek tüplü yapıFiberleri tek gevşek tüpte toplar, ek kutusunda ayrıştırmayı kolaylaştırır.

Standartlara göre testEN ve ASTM yöntemleri çekme, ezilme, burulma ve darbe değerlerini doğrular.

ORing Networking fiber ürünleri ömür boyu garantilidir.

Genel Özellikler

Fiber Tipi

50/125 Multi Mode (Çok Modlu)

Fiber Sınıfı

OM4

Damar Sayısı

Kablo Yapısı

Tek tüplü

Zırh Yapısı

Çelik zırhlı

Garanti

Ömür boyu garanti

Yapı ve Test Değerleri

Kablo (Mekanik)

Özellik	Birim	Değer	Test Standardı
Çekme Dayanımı (Kopmada)	kN	>1.2	EN 60794.1.E1
Kopma Çekme Kuvveti	kN	>1.5	EN 60794.1.E1
Ezilme Dayanımı	N/cm	>200	EN 60794.1.E3
Tekrarlı Bükülme Yarıçapı	mm	<20xD	EN 60794.1.E6
Tek Seferlik Bükülme Yarıçapı	mm	<15xD	EN 60794.1.E6
Burulma	+90° C,8	Olumlu	EN 187 000 M 508
Darbe	kN	>1	EN 187000 M 504
Sıcaklık			EN 60794.1.E11

Dış Kılıf

Özellik	Birim	Değer	Test Standardı
Yoğunluk	g/cm³	>20	ASTM D 638
Kopmada Çekme Dayanımı	N/mm²	>400	ASTM D 638
Kopmada Uzama	%	2/10	ASTM D 1693
E.S.C.R. (%10 Igepal C-630)	>500 saat	2/10	ASTM D 746
Soğukta Kırılma	<-75°C	2.5+0.5	ASTM D 1603
Karbon Siyahı Oranı	%	<0.950	ASTM D 792 Metot A
Oksijen İndüksiyon Süresi	200°C	>25	IEC 811.4.2 B

Tüp Jeli

Özellik	Birim	Değer	Test Standardı
Yoğunluk (25°C)	g/cm³	+0.05	DIN 51 757
Damlama Noktası (24 saat)	°C	Uygun	IEC 811.5.1 B
Akma Noktası (24 saat)	°C	>70	REA PE 39
Parlama Noktası	°C	>230	ISO 2592
Yağ Ayrışması (150°C, 24 saat)	%	0	FTM STD 791 C
Uçuculuk	%	<2	FTM STD 791 C
Su Miktarı	%	<0.05	DIN 51 777
Asit Değeri (100°C)	% (mg KOH/g)	<0.01	DIN 53 402
Aşınma		Olumlu	IEC 811.5.1
Penetrasyon (25°C / -30°C)	1/10 mm	>150	ISO 2137
Oksijen İndüksiyon Süresi (180°C)	dakika	>20	IEC 811.4.2 B
100-500 V (100°)	Ω x m	>10	ASTM D 1169
100-500 V (23°)	Ω x m		ASTM D 1169

Gevşek Tüp

Özellik	Birim	Değer	Test Standardı
Gevşek Tüp		>10,11
Yoğunluk	g/cm³	1.31+0.03	ISO 1183
Su Emme (23°C)	%	<0.45	DIN 53 495
Kopmada Çekme Dayanımı	N/mm²	<30	ISO 527
Kopmada Uzama	%	>50	ISO 527
Elastisite Modülü (E)	N/mm²	>2200	ISO 527
Sertlik	Shore D	>78	DIN 53 505
Erime Sıcaklığı (DSC)	°C	>220	ISO 3146 C
Doğrusal Isıl Genleşme Katsayısı (-23<<+80°C)	°K-1 x10-4	<1.3

E-Cam İpliği

Özellik	Birim	Değer	Test Standardı
Yoğunluk	g/cm³	Teklife göre	Teklife göre
Kopmada Çekme Dayanımı	%	Teklife göre	Teklife göre
Kopmada Uzama	N/mm²	Teklife göre	Teklife göre
Elastisite Modülü (E)	%	Teklife göre	Teklife göre

Zırh

Özellik	Birim	Değer	Test Standardı
Çelik Kalınlığı	nm	0.155±0.015	ASTM A 623 M
Kopmada Çekme Dayanımı	N/mm²	>300	ASTM E 6892
Kopmada Uzama	%	>15	ASTM E 6892
Kaplama Kalınlığı	nm	>0.050±0.01	ASTM A 623 M
DC Direnci	ohm/km	<40	ASTM A 6892
