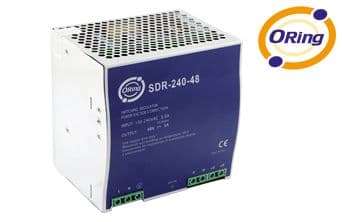

Stok Kodu: SDR-240-48
| Genel | |
|---|---|
| Seri | SDR |
| Marka | Mean Well |
| Tip | Anahtarlamalı (Switching Mode) |
| Faz | 1 Faz |
| Çıkış Sayısı | 1 |
| Giriş | |
| Giriş Gerilim Aralığı | 88 ~ 264 V AC / 124 ~ 370 V DC |
| Frekans Aralığı | 47 ~ 63 Hz |
| Güç Faktörü (PFC, tipik) | 0.94 / 230 V AC, tam yükte |
| Verim (tipik) | 94% |
| Kaçak Akım | < 1 mA / 240 V AC |
| Çıkış | |
| DC Çıkış Gerilimi | 48 V DC |
| Anma Akımı | 5 A |
| Akım Aralığı | 0 ~ 5 A |
| Anma Gücü | 240 W |
| Tepe Akımı | 7.5 A |
| Dalgalanma ve Gürültü (maks.) | 50 mVp-p |
| Gerilim Ayar Aralığı | 48 ~ 55 V |
| Gerilim Toleransı | ±1.0% |
| Hat Regülasyonu | ±0.5% |
| Yük Regülasyonu | ±1.0% |
| Koruma | |
| Aşırı Yük Koruması | Anma çıkış gücünün 110 ~ 150% aralığında otomatik geri dönüşlü |
| Aşırı Gerilim Koruması | 56 ~ 65 V |
| Aşırı Sıcaklık Koruması | Çıkış gerilimini kapatır, sıcaklık düşünce otomatik geri döner |
| Kısa Devre Koruması | Var |
| Çevre | |
| Çalışma Sıcaklığı | -25 ~ +70°C |
| Çalışma Nemi | 20 ~ 95% RH (yoğuşmasız) |
| Depolama Sıcaklığı / Nemi | -40 ~ +85°C, 10 ~ 95% RH |
| Soğutma | Doğal hava konveksiyonu |
| Güvenlik & EMC | |
| Güvenlik Standartları | UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, BSMI CNS15598-1, EAC TP TC 004 |
| Dayanım Gerilimi | Giriş-Çıkış: 3 kV AC; Giriş-FG: 2 kV AC; Çıkış-FG: 0.5 kV AC |
| Yalıtım Direnci | > 100 MΩ / 500 V DC |
| EMC Emisyon | BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3 |
| EMC Bağışıklık | BS EN/EN61000-4-2,3,4,5,6,8,11, ağır sanayi seviyesi, SEMI F47 |
| MTBF | 169.3K saat (MIL-HDBK-217F) |
| Mekanik | |
| Boyutlar (G×Y×D) | 63 × 125.2 × 113.5 mm |
| Ağırlık | 1.03 kg |
| Montaj | DIN-ray TS-35/7.5 veya TS-35/15 |
