| Genel |
|---|
| Ürün Kodu | ED4D4-1J001M-97 |

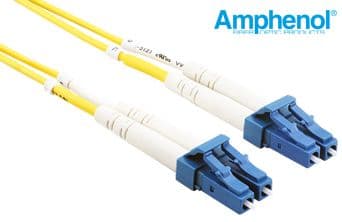

| Ürün Tipi | Fiber optik patch kablo (patchcord), dupleks, Single Mode |
| Konnektör | LC Dupleks Single Mode konnektör, 2 adet |
| Kablo | Zipcord, Single Mode, 2.0 mm, PVC, sarı |
| Ayrık Uç (Breakout) Uzunluğu | 2 × 150 ±10 mm (her iki uçta) |
| Isı Büzüşmeli Makaron | 2 adet |
| Isı Büzüşmeli Sıkma Kovanı Rengi | Sarı ve beyaz |
| Etiketleme (ID) | 4 nokta |
| Fiber Bağlantı Şeması |
| Fiber No | A Ucu | B Ucu |
|---|
| 1 | A | B |
| 2 | B | A |
|
| Optik Performans (Patch Kablo) |
|---|
| Ekleme Kaybı (Insertion Loss) | ≤ 0.3 dB |
| Geri Dönüş Kaybı (Return Loss) | ≥ 50 dB |
| Kablo Özellikleri |
|---|
| Fiber Sayısı | 2 |
| Fiber Tipi | Corning 9/125 veya eşdeğeri |
| Öz (Core) Çapı | 9.0 ±0.7 µm |
| Kılıf (Cladding) Çapı | 125 ±1 µm |
| Birincil Kaplama Çapı | 245 ±10 µm |
| Birincil Kaplama Malzemesi | Akrilat |
| Tampon (Buffer) Çapı | 900 µm ±50 µm |
| Tampon Malzemesi | Riser sınıfı malzeme veya daha iyisi |
| Tampon Rengi | Beyaz ve sarı, EIA/TIA 598'e göre |
| Alt Birim Başına Fiber Sayısı | 1 |
| Dış Kılıf Ölçüsü | (2.0 mm +0/−0.2 mm) × (3.7 mm – 4.1 mm) |
| Dış Kılıf Malzemesi | PVC |
| Dış Kılıf Rengi | Sarı, EIA/TIA 598'e göre |
| Yanmazlık Sınıfı | Riser (OFNR), UL-1666'ya göre |
| Kablo Yapısı | Sıkı tamponlu (tight buffered) |
| Mukavemet Elemanı Malzemesi | Aramid iplik |
| Fiber Kopma Dayanımı (Proof) | ≥100 kpsi |
| Çekme Yükü | 100 N çalışma / 200 N montaj |
| Tampon Soyulabilirliği | GR-409'a göre |
| Kılıf Çekmesi | GR-20'ye göre |
| Zayıflama (Sönüm) | ≤0.4 dB/km @1310 nm, ≤0.3 dB/km @1550 nm |
| OFL Bant Genişliği | Yok |
| Sayısal Açıklık (NA) | 0.14 tipik |
| Öz–Kılıf Eş Merkezliliği | ≤0.5 µm |
| Kesim Dalga Boyu | 1260 nm |
| Çalışma Sıcaklığı | −40°C ~ +85°C |
| Montaj Sıcaklığı | −40°C ~ +85°C |
| Depolama Sıcaklığı | −40°C ~ +85°C |
| Darbe Dayanımı | ≤0.74 N·m |
| Ezilme Dayanımı | ≤3.5 N/mm |
| Minimum Bükülme Yarıçapı | Montaj = 20 × dış çap, uzun süreli = 10 × dış çap |
| RoHS Uyumluluğu | Evet |
