Stok Kodu: E4141-1J001M-97
| Genel | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|

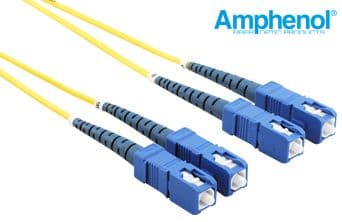

| Ürün Tipi | Fiber optik patch kablo (patchcord) | |||||||||
| Ürün Kodu | E4141-1J001M-97 | |||||||||
| Kablo Tipi | Zipcord, Single Mode (S/M), 2.0 mm, PVC, sarı | |||||||||
| Fiber Sayısı | 2 | |||||||||
| Konnektör | SC/PC – SC/PC, Single Mode; toplam 4 adet konnektör | |||||||||
| Fiber Bağlantı Şeması |
| |||||||||
| Optik Performans | ||||||||||
| Ekleme Kaybı | ≤ 0.3 dB | |||||||||
| Geri Dönüş Kaybı | ≥ 50 dB | |||||||||
| Zayıflama | ≤ 0.4 dB/km @1310 nm; ≤ 0.3 dB/km @1550 nm | |||||||||
| Sayısal Açıklık (NA) | 0.14 (tipik) | |||||||||
| Kesim Dalga Boyu | 1260 nm | |||||||||
| Optik Fiber | ||||||||||
| Fiber Tipi | Corning 9/125 veya eşdeğeri | |||||||||
| Göbek (Core) Çapı | 9.0 ±0.7 µm | |||||||||
| Kılıf (Cladding) Çapı | 125 ±1 µm | |||||||||
| Göbek/Kılıf Eş Merkezliliği | ≤ 0.5 µm | |||||||||
| Birincil Kaplama Çapı | 245 ±10 µm | |||||||||
| Birincil Kaplama Malzemesi | Akrilat | |||||||||
| Tampon (Buffer) Çapı | 900 µm ±50 µm | |||||||||
| Tampon Malzemesi | Riser sınıfı malzeme veya daha iyisi | |||||||||
| Tampon Rengi | Beyaz ve sarı, EIA/TIA 598'e göre | |||||||||
| Alt Birim Başına Fiber Sayısı | 1 | |||||||||
| Fiber Çekme (Proof) Dayanımı | ≥ 100 kpsi | |||||||||
| Tampon Soyulabilirliği | GR-409'a göre | |||||||||
| Kablo | ||||||||||
| Kablo Yapısı | Sıkı tamponlu (tight buffered) | |||||||||
| Dış Kılıf Ölçüsü | (2.0 mm +0/-0.2 mm) × (3.7 mm – 4.1 mm) | |||||||||
| Dış Kılıf Malzemesi | PVC | |||||||||
| Dış Kılıf Rengi | Sarı, EIA/TIA 598'e göre | |||||||||
| Mukavemet Elemanı Malzemesi | Aramid iplik | |||||||||
| Çekme Yükü | 100 N (çalışma) / 200 N (montaj) | |||||||||
| Darbe Dayanımı | ≤ 0.74 N·m | |||||||||
| Ezilme Dayanımı | ≤ 3.5 N/mm | |||||||||
| Minimum Bükülme Yarıçapı | Montaj: 20 × dış çap (O.D.); uzun süreli: 10 × dış çap (O.D.) | |||||||||
| Kılıf Çekmesi | GR-20'ye göre | |||||||||
| Çevresel Koşullar | ||||||||||
| Çalışma Sıcaklığı | -40°C ~ +85°C | |||||||||
| Montaj Sıcaklığı | -40°C ~ +85°C | |||||||||
| Depolama Sıcaklığı | -40°C ~ +85°C | |||||||||
| Standartlar ve Uyumluluk | ||||||||||
| Yanmazlık Sınıfı | Riser (OFNR), UL-1666'ya göre | |||||||||
| RoHS Uyumluluğu | Var | |||||||||
