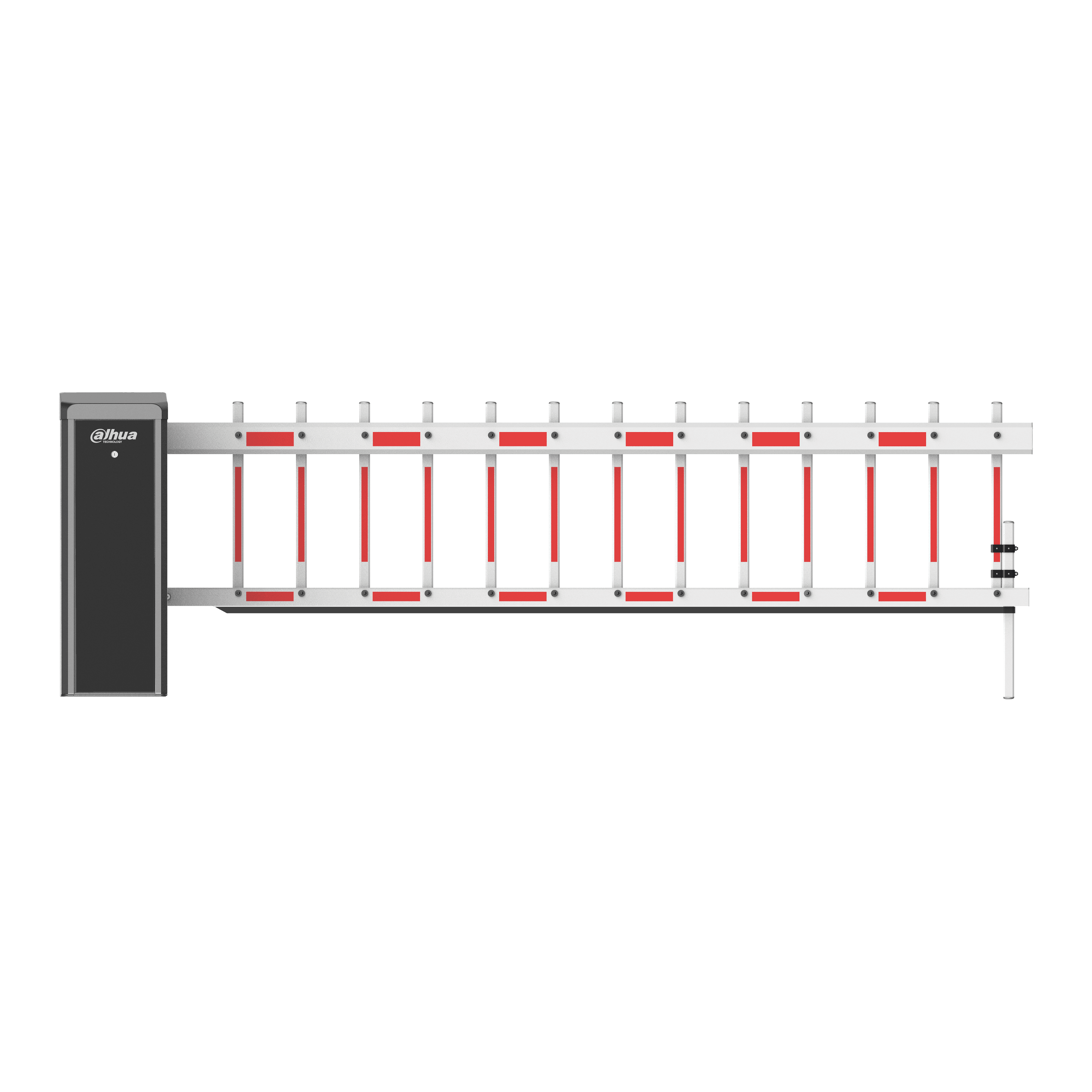

Sol Yön Çift Kollu Çitli Bariyer 4.5m

Teknik Özellikler

Temel Bilgiler

Kol Tipi:
Düz kol; Teleskopik kol; Katlanır kol; Çit kolu
(Tüm sistemlerde standart olarak çarpma önleyici kauçuk şerit bulunur)

Kol Uzunluğu:

• Düz kol: 3 m (9.84 ft)

• Teleskopik kol:
  • 3–4 m (9.84–13.12 ft)
  • 4–5 m (13.12–16.40 ft)
  • 5–6 m (16.40–19.69 ft)

• Katlanır kol:
  • 3 m (1.5 + 1.5) (9.84 ft)
  • 4 m (1.5 + 2.5) (13.12 ft)
  • 5 m (2.5 + 2.5) (16.40 ft)

• Çit kolu:
  • 3 m (9.84 ft)
  • 3.5 m (11.48 ft)
  • 4 m (13.12 ft)
  • 4.5 m (14.76 ft)

Kol Modeli: IPMECD-015X Serisi

---

Açılma / Kapanma Süresi

• Düz kol:
  3 m (9.84 ft): 1.5 s

• Teleskopik kol:
  3–4 m (9.84–13.12 ft): 2.8 s
  4–5 m (13.12–16.40 ft): 4.8 s
  5–6 m (16.40–19.69 ft): 5.5 s

• Katlanır kol:
  3 m (1.5+1.5): 2.8 s
  4 m (1.5+2.5): 3 s
  5 m (2.5+2.5): 5 s

• Çit kolu:
  3 m: 3.5 s
  3.5 m: 4.2 s
  4 m: 5.5 s
  4.5 m: 6 s

---

Motor ve Elektriksel Özellikler

• Motor Tipi: Fırçasız DC motor

• Yay: 2 × 4.5 mm (0.18") yay

• RS-485 Arayüzü: 1

• Giriş/Çıkış (I/O): 9

• Durum Çıkışı: 2 kanal (kol açık veya kapalı olduğunda sinyal verir)

---

Fonksiyonlar

• Düşmeye Karşı Koruma: Evet, radar, loop dedektör veya IR sensör ile sağlanabilir

• Engel Algılama ve Otomatik Kalkış: Evet

• Sayaç Modu: Evet

• Elektrik Kesintisinde Manuel Kullanım: Evet (krank kolu ile)

• Limit Ayarı: Ayarlanabilir

• Uzaktan Kumanda: Parazitsiz ortamda maksimum 30 m (98.43 ft) mesafeden kontrol edilebilir

• Eşleştirilebilir Kumanda Sayısı: 30

• Güç Çıkışı: 12 V ± 5% (1A)

---

Genel Özellikler

• Güç Girişi: 220 VAC ±10% / 110 VAC ±10% (DIP anahtarıyla değiştirilebilir)

• Güç Tüketimi: < 200 W

• Yay Ömrü: 800.000 kez

• Motor Ömrü: 3.000.000 kez

• Çalışma Sıcaklığı: –35 °C ila +65 °C (–31 °F ila +149 °F)

• Depolama Sıcaklığı: –35 °C ila +65 °C (–31 °F ila +149 °F)

• Çalışma Nemi: %10–90 RH (yoğuşmasız)

• Depolama Nemi: %10–90 RH (yoğuşmasız)

• Koruma Sınıfı: IP54

---

Boyutlar ve Ağırlık

• Ürün Boyutları (U × G × Y):
  335 × 285 × 930 mm (13.19" × 11.22" × 36.61")

• Paket Boyutları (U × G × Y):
  1.020 × 365 × 470 mm (40.16" × 14.37" × 18.50")

• Net Ağırlık: 40 kg (88.18 lb)

• Brüt Ağırlık: 45 kg (99.21 lb)

---

Montaj

Alt kısımdan vidalarla sabitlenebilir.
