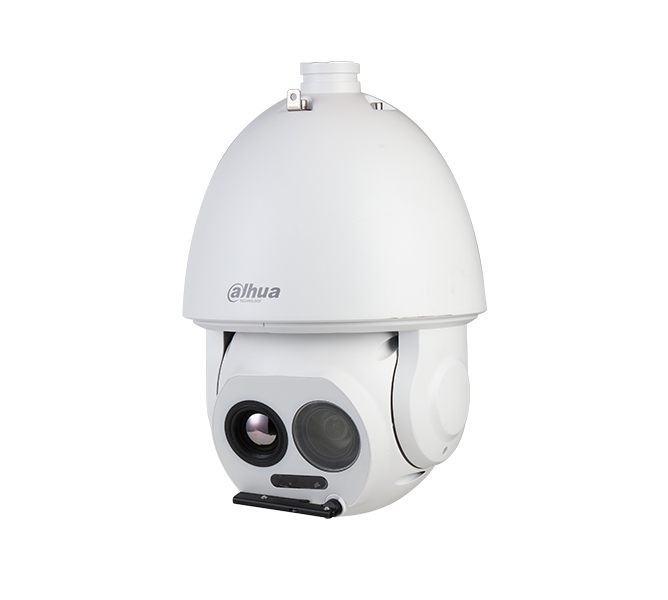

Name: Termal Hibrit Speed Dome Kamera
Brand: Dahua
SKU: TPC-SD5641-T

Termal ve görünür kamerayı tek kubbede birleştirir, sahnedeki sıcaklığı da ölçer.

Termal dedektör 640 × 512 çözünürlükte ısı izini çıkarır; 4 MP görünür kamera aynı sahneyi renkli gösterir. Kamera iki görüntüyü birleştirir ve –20 °C ile +550 °C arasında nokta, çizgi ve alan sıcaklığını ölçer. IP66 gövde dış mekanda –30 °C ile +60 °C arasında çalışır.

4 MPGörünür kamera çözünürlüğü

1/2.8" CMOSSensör

45×Optik zoom

100 mIR LED mesafesi

IP66Koruma sınıfı

512 GBMicro SD kart

Öne çıkan özellikler

45×

Optik yakınlaştırma

Görünür lens uzak hedefi tele uçta yakın plana getirir.

100m

Kızılötesi aydınlatma

Dahili IR LED karanlıkta sahneyi 100 metreye kadar gösterir.

550°C

Sıcaklık ölçüm tavanı

Yüksek sıcaklık modu 0 °C ile +550 °C arasını ölçer.

12ölçüm kuralı

Nokta, çizgi ve alan

Aynı anda 12 kuralı çalıştırır ve sıcak bölgeyi işaretler.

200ön ayar

Konum belleği

Sık izlenen noktaları kaydeder; 8 tur her turda 32 ön ayarı gezer.

512GB

Yerel kayıt

Micro SD kart görüntüyü kameranın üzerinde saklar.

GÜNLÜK KULLANIMDA

Isıyı ve görüntüyü birlikte okurTermal ve görünür görüntüyü birleştirir; operatör tek karede hem ısı dağılımını hem ayrıntıyı görür.

Titreşimde görüntü sabit kalırElektronik görüntü sabitleme, direk ve kule üzerindeki salınımı bastırır.

Erken uyarı üretirDuman ve ısı kuralları alarmı tetikler; tekne ve izinsiz giriş tespiti çevreyi izler.

Kullanım alanlarıÇevre koruma ve sınır izleme·Liman ve kıyı güvenliği·Isı kaynağı ve yangın riski takibi

Termal

Dedektör Türü

Vanadyum oksit soğutulmamış odak düzlemi detektörü

Etkin Piksel Sayısı

640 (G) × 512 (D)

Piksel Aralığı

12 µm

Spektral Aralık

8 µm – 14 µm

Duyarlılık (NETD)

≤35 mK (@f/1.0)

Odak Uzaklığı

19 mm; 25 mm; 35 mm; 50 mm

Görüş Alanı

19 mm: G: 23.3°; D: 18.6°
25 mm: G: 18.6°; D: 14.8°
35 mm: G: 12.6°; D: 10.1°
50 mm: G: 9.2°; D: 7.3°

Termal Odak Kontrolü

Sabit odak

Tespit Mesafesi①

19 mm: Araç: 2,111 m (6,925.85 ft); İnsan: 791 m (2,595.14 ft)
25 mm: Araç: 2,778 m (9,114.17 ft); İnsan: 1,042 m (3,418.64 ft)
35 mm: Araç: 3,889 m (12,759.19 ft); İnsan: 1,458 m (4,783.46 ft)
50 mm: Araç: 5,556 m (18,228.35 ft); İnsan: 2,083 m (6,833.99 ft)

Tanıma Mesafesi②

19 mm: Araç: 528 m (1,732.28 ft); İnsan: 204 m (669.29 ft)
25 mm: Araç: 694 m (2,276.90 ft); İnsan: 268 m (879.27 ft)
35 mm: Araç: 972 m (3,188.98 ft); İnsan: 375 m (1,230.31 ft)
50 mm: Araç: 1,389 m (4,557.09 ft); İnsan: 536 m (1,758.53 ft)

Teşhis Mesafesi③

19 mm: Araç: 264 m (866.14 ft); İnsan: 102 m (334.65 ft)
25 mm: Araç: 347 m (1,138.45 ft); İnsan: 133 m (436.35 ft)
35 mm: Araç: 486 m (1,594.49 ft); İnsan: 188 m (616.80 ft)
50 mm: Araç: 694 m (2,276.90 ft); İnsan: 268 m (879.27 ft)

Dijital Detay İyileştirme (DDE)

Var

Termal Görüntü Sabitleme

Elektronik Görüntü Sabitleme (EIS)

Dijital Zoom

19 seviye

Termal AGC

Otomatik / Manuel

Termal Gürültü Azaltma

2D NR / 3D NR

Görüntü Döndürme

180°

Renk Paletleri

18 (beyaz sıcak, siyah sıcak, füzyon, gökkuşağı, altın sonbahar, öğle, demir kırmızısı, kehribar, yeşim, günbatımı, buz ateşi, tablo, nar, zümrüt, ilkbahar, yaz, sonbahar, kış)

Sıcaklık Ölçüm Aralığı

Düşük sıcaklık modu: –20 °C (–4 °F) ila +150 °C (+302 °F)
Yüksek sıcaklık modu: 0 °C (+34 °F) ila +550 °C (+1022 °F)
Otomatik mod

Sıcaklık Ölçüm Doğruluğu

Maks. (±2 °C, ±2%); Çalışma sıcaklığı: –20 °C ila +60 °C (–4 °F ila +140 °F)

Sıcaklık Ölçüm Modu

Nokta: 12
Çizgi: 12
Alan: 12
Aynı anda 12 kural desteği

Görünür

Görüntü Sensörü

1/2.8" CMOS

Maks. Çözünürlük

2688 (G) × 1520 (D)

Piksel

4 MP

Yatay Çözünürlük

Merkez ≥1200 TVL
Kenar ≥900 TVL

Minimum Aydınlatma

Renkli: 0.01 lux
Siyah & beyaz: 0.001 lux
0 lux (IR açık)

Görünür AGC

Otomatik / Manuel

Görünür Gürültü Azaltma

2D NR / 3D NR

Sinyal/Gürültü Oranı (S/N)

>55 dB

Beyaz Dengesi

Otomatik; manuel; iç mekan; dış mekan; takip; sodyum lambası; sokak lambası; doğal

Sis Giderme

Elektronik sis giderme

Elektronik Enstantane Hızı

1 s – 1/30,000 s (otomatik / manuel)

BLC

Var

WDR

Var

HLC

Var

Gündüz/Gece

Otomatik (ICR); Renkli; Siyah/Beyaz

İris Kontrolü

Otomatik

Görüntü Döndürme (Görünür)

180°

Pozlama Telafisi

Var

Görünür Odak Kontrolü

Manuel

Odak Uzaklığı (Görünür)

3.95 mm – 177.75 mm

Görüş Alanı (Görünür)

G: 67.5° – 1.9°
D: 39.4° – 1.1°

Yakın Odak Mesafesi (Görünür)

1 m – 10 m (3.28 ft – 32.81 ft)

Aydınlatıcı Açma/Kapama Kontrolü

Otomatik / Manuel

Aydınlatma Mesafesi

100 m (328.08 ft)

Ses ve Video

Video Sıkıştırma

H.265; H.264M; H.264H; H.264B

Çözünürlük (Termal)

Ana akış: 1280 × 1024; 1280 × 720; 640 × 512; 1280 × 1024 (varsayılan)
Alt akış: 640 × 512; 320 × 256; 640 × 512 (varsayılan)

Çözünürlük (Görünür)

Ana akış: 2688 × 1520 (opsiyonel); 2560 × 1440; 1080p (1920 × 1080); 1280 × 720; 704 × 576; 2560 × 1440 (varsayılan)
Alt akış: 1920 × 1080; 1280 × 720; 704 × 576

Video Kare Hızı (Termal)

50 Hz: Ana akış 1–25 fps ayarlanabilir, varsayılan 25 fps; Alt akış 1–25 fps ayarlanabilir, varsayılan 15 fps
60 Hz: Ana akış 1–30 fps ayarlanabilir, varsayılan 30 fps; Alt akış 1–30 fps ayarlanabilir, varsayılan 15 fps

Video Kare Hızı (Görünür)

Ses Sıkıştırma

G.711a; G.711mu

Görüntü Kodlama Formatı

JPEG

PTZ

Yatay/Dikey Aralığı

Yatay: 0° ila 360° sonsuz
Dikey: –10° ila +90°

Manuel Kontrol Hızı

Yatay: 0.1°/s – 200°/s
Dikey: 0.1°/s – 120°/s

Ön Ayar Hızı

Yatay: 240°/s
Dikey: 200°/s

Ön Ayar Sayısı

200

Tur Sayısı

8 (tur başına en fazla 32 ön ayar)

Desen Sayısı

Tarama Sayısı

Güç Kesilme Hafızası

Var

Gizlilik Maskesi

Aynı görünümde 4 alan

Boşta Hareket

Ön ayar; otomatik desen; otomatik tur; yatay; progresif tarama

Fonksiyon

Çift Yönlü Ses

Var

Ağ Protokolleri

HTTP; HTTPS; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP; FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS; UPnP; NTP; Multicast; SFTP; 802.1x

İlgi Alanı (RoI)

Var

Depolama

Micro SD kart

Maks. Micro SD Kart

512 GB

Uyumluluk

ONVIF; CGI; Dahua SDK

Desteklenen Tarayıcılar

IE: IE8 ve sonrası
Chrome: 42 ve öncesi
Firefox: 42 ve öncesi

Kullanıcı / Host Sayısı

En fazla 20 (toplam bant genişliği: 64 MB)

Güvenlik

Yetkili kullanıcı adı ve şifre; bağlı MAC adresi; şifreli HTTPS; IEEE 802.1x; kontrollü ağ erişimi

Kullanıcı Yönetimi

En fazla 20 kullanıcı; çok seviyeli kullanıcı izinleri (2 seviye): yönetim grubu ve kullanıcı grubu

Arıza Tespiti

Ağ bağlantısı kesintisi tespiti; IP çakışması tespiti; hafıza kartı durumu tespiti; hafıza alanı tespiti

PIP (Resim içinde Resim)

Var (Zeka açıkken PIP otomatik kapanır)

Zeka

Isı Algılama

Var

Soğuk/Sıcak Nokta İzleme

Var

IVS (Çevre Koruma)

Var. Çizgi ihlali ve izinsiz giriş desteklenir.

Hedef Ayrımı

İnsan/Araç sınıflandırması

Port

Analog Çıkış

1 × CVBS çıkış; BNC port

Ağ Portu

1 × RJ-45 (10/100 Base-T)

Alarm Girişi

Alarm Çıkışı

Ses Girişi

Ses Çıkışı

RS-485

Güç

Güç Kaynağı

36 VDC ± 50%, Hi-PoE

Güç Tüketimi

Temel: ≤21 W (36 VDC); 16 W (PoE)
Maks.: ≤40 W (36 VDC); 41 W (PoE)

Çevre

Çalışma Sıcaklığı

–30 °C ila +60 °C (–22 °F ila +140 °F)

Çalışma Nemi

≤95%

Depolama Sıcaklığı

–30 °C ila +70 °C (–22 °F ila +158 °F)

Fiziksel Özellikler

Koruma Sınıfı (IP)

IP66

Güvenilirlik

Yıldırım koruması: 6 kV
Hava boşalması: 15 kV
Temas boşalması: 8 kV

Yapı

Ürün Boyutları

Φ240 mm × 382 mm (Φ9.45" × 15.04")

Paket Boyutları

319 mm × 319 mm × 521 mm (12.56" × 12.56" × 20.51") (U × G × Y)

Net Ağırlık

≤8 kg (17.64 lb)

Brüt Ağırlık

≤10 kg (22.05 lb)

Sıcaklık Ölçüm Mesafesi

Odak Uzaklığına Göre

Odak Uzaklığı	Min. Mesafe	Maks. Mesafe
19 mm	3 m (9.84 ft)	16 m (52.49 ft)
25 mm	4 m (13.12 ft)	21 m (68.90 ft)
35 mm	6 m (19.69 ft)	30 m (98.43 ft)
50 mm	9 m (29.53 ft)	42 m (137.80 ft)
