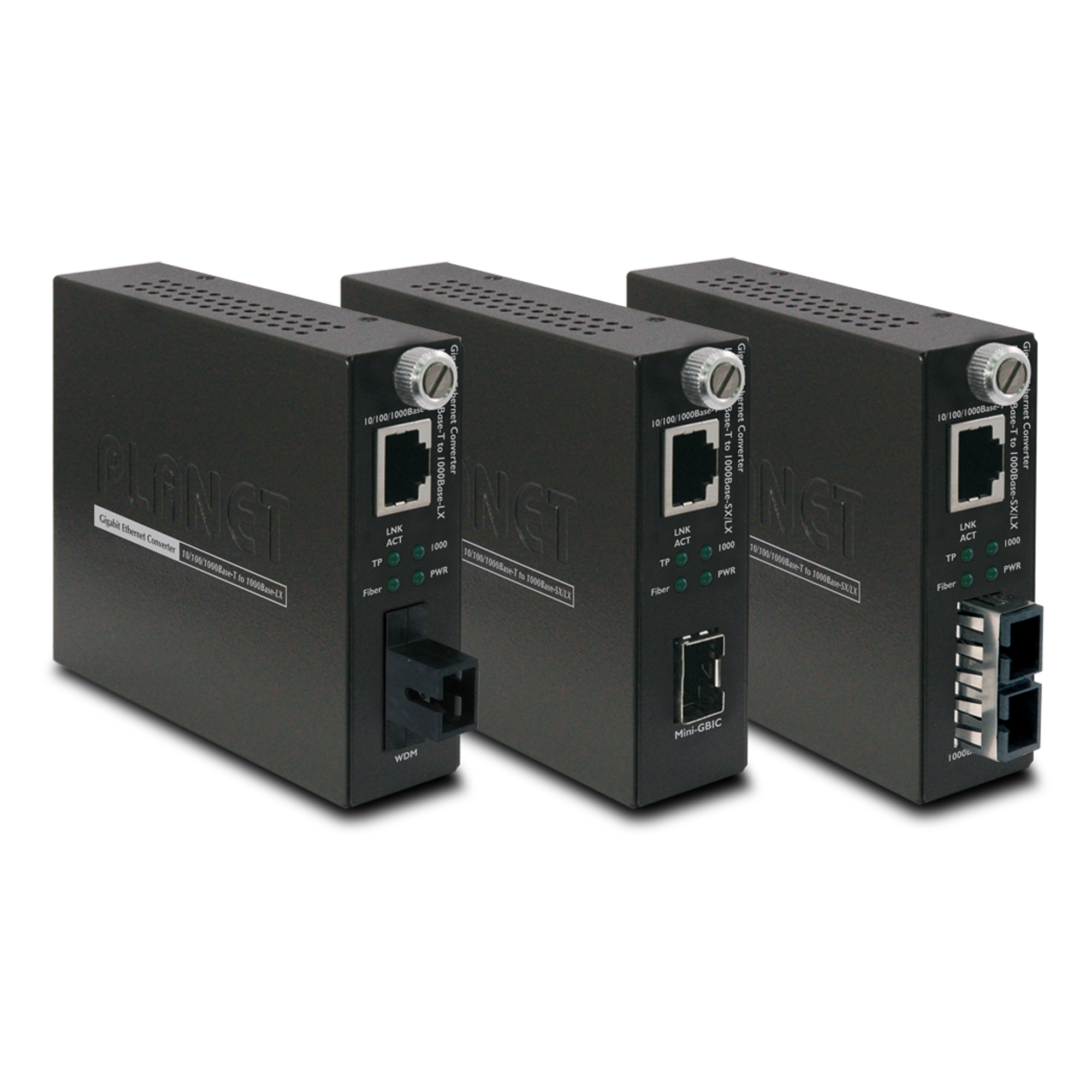

10/100/1000BASE-T’den 1000BASE-SX/LX Akıllı Medya Dönüştürücü

Standartlar:

• IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, IEEE 802.3z 1000BASE-SX/LX Ethernet standartlarıyla uyumludur.



Arayüz:

• Bir adet 10/100/1000BASE-T RJ45 bağlantı noktası
• Bir adet 1000BASE-SX/LX LC/SC/WDM bağlantı noktası (çok modlu veya tek modlu fiber optik kablo destekler)
• 10/100/1000BASE-T bağlantı noktası için Otomatik MDI/MDI-X ve Otomatik hız algılama özellikleri



Katman 2 Özellikleri:

• Akış kontrolü: Yarım çift yönlü (half-duplex) modda geri basınç (backpressure), tam çift yönlü (full-duplex) modda IEEE 802.3x desteği
• Tam hat hızında (full wire-speed) veri iletim performansı
• 16K Jumbo Frame desteği
• Her fiber optik bağlantı noktası için Link Loss Return (LLR) anahtarı sayesinde uzak ağ bağlantılarında hata tespiti
• Link Loss Carry Forward (LLCF), LLR ile birlikte çalışarak ağ bağlantılarını teşhis etmeye yardımcı olur



Akıllı Yönetim:

• Fiber bağlantı (Otomatik Algılama / Manuel) ve LFP fonksiyonları (Devre Dışı / Etkin) için DIP anahtarı
• Web Smart veya Yönetilebilir Medya Dönüştürücü Şasi Sistemi (MC-1610MR/MC-1610MR48) üzerinden yönetilebilir
• MC-1610MR/MC-1610MR48 ile bant genişliği kontrolü, TS-1000 OAM, IEEE 802.3ah OAM ve Loop Back Test fonksiyonları desteklenir



Donanım:

• Bağımsız cihaz olarak veya 16 dönüştürücüye kadar destekleyen Yönetilebilir Medya Dönüştürücü Şasi ile birlikte kullanılabilir
• LED göstergeleri ile dönüştürücü durumu izlenebilir
• SC, LC, WDM, çok modlu / tek modlu fiber, 1000BASE-SX/LX mini GBIC modül seçenekleri
• FCC, CE Class A EMI standartlarına uygundur







RJ45 ve Gigabit Fiber Performansı ile Esnek Medya Dönüştürme

PLANET GST-802, GST-802S, GST-805A ve GT-806A/B medya dönüştürücüleri, 10/100/1000BASE-T ile 1000BASE-SX/LX ağları arasında dönüşüm sağlayarak RJ45 bağlantı noktası üzerinden 10/100/1000Mbps Ethernet ve stabil Gigabit fiber performansı sunar. SC, SFP ve WDM bağlantı noktalarıyla, tek modlu veya çok modlu fiber medya seçeneklerini destekler. Bu sayede farklı segmentler kolay, verimli ve uygun maliyetli bir şekilde birbirine bağlanabilir.



Yüksek Performanslı ve Kararlı Ağ İletişimi ile Mesafe Uzatma

PLANET GST-80x gigabit medya dönüştürücü serisi, fiber optik kablo üzerinden yüksek Gigabit performansı sunarak iletişim mesafesini uzatır. 10/100/1000BASE-T ve 1000BASE-SX/LX arayüzleri arasında medya dönüşümü sağlayarak çeşitli fiber optik uygulamaları destekler. Desteklenen fiber arayüzleri aşağıda belirtilmiştir:



Optik Modu	Konnektör Tipi	Mesafesi
Multi-mode	Duplex LC/SC	220m/550m/2km
Multi-mode WDM	Simplex LC	2km
Single mode	Duplex LC/SC	20/40/80/120km
Single mode WDM	Simplex LC/SC	10/20/40/60/80/120km







Gelişmiş Akıllı Yönetim Özellikleri

GST-80x serisi, TP bağlantı noktasında otomatik MDI/MDI-X desteği sunar ve DIP anahtarı ile çeşitli akıllı işlevleri yapılandırma imkanı sağlar. Bu işlevler arasında fiber arayüzü için otomatik anlaşma (auto-negotiation) veya manuel yapılandırma ve Bağlantı Hata Aktarma (LFP - Link Fault Passthrough) özelliği bulunur.

LFP fonksiyonu, Bağlantı Kaybı Aktarma (LLCF - Link Loss Carry Forward) ve Bağlantı Kaybı Dönüşü (LLR - Link Loss Return) işlevlerini içerir:

• LLCF (Bağlantı Kaybı Aktarma): Dönüştürücüye bağlı bir cihazda TP bağlantısı kesildiğinde, dönüştürücünün fiber hattı da bağlantıyı sonlandırır.
• LLR (Bağlantı Kaybı Dönüşü): Dönüştürücüye bağlı bir cihazda fiber bağlantısı kesildiğinde, dönüştürücünün fiber hattı da bağlantıyı sonlandırır.

Bu iki işlev, yöneticilere ağ bağlantı sorunları hakkında anında uyarı sağlarken, ağın etkin bir şekilde izlenmesine ve yönetilmesine yardımcı olur.







Kolay Kurulum

GST-80x serisi, iki farklı ağ segmentinin kolayca bağlanmasını sağlar. Akıllı Medya Dönüştürücü (Smart Media Converter) olarak kullanılan GST-80x serisi, DC adaptörüyle bağımsız bir cihaz olarak çalıştırılabileceği gibi, PLANET 19 inç yönetilebilir 16 yuvalı medya dönüştürücü kasasına (MC-1610MR/MC-1610MR48) takılabilen bir modül olarak da kullanılabilir. Yönetilebilir 16 yuvalı medya dönüştürücü kasası, GST-80x serisine güç sağlayarak fiber optik ağı tek bir noktadan yönetmeye yardımcı olur. Web Smart / Yönetilebilir medya dönüştürücü kasası ile birlikte kullanıldığında, GST-80x cihazı yönetilebilir hale gelir ve durumu, yerel RS-232 - RJ45 konsolu veya uzaktan web arayüzü üzerinden izlenebilir.
