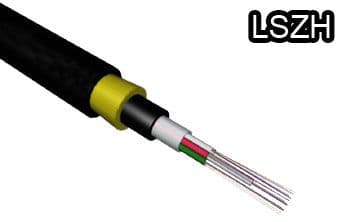

Name: 4 Core 62,5/125 Mutli Mode Tek Tüplü Çelik Zırhlı LSZH Fiber Optik Kablo
Brand: Oring Networking
SKU: FO204M-LSZH

İç mekân güzergâhlarında 4 çok modlu fiberi LSZH kaplamayla taşır.

4 Core 62,5/125 µm çok modlu fiber taşıyan, tek tüplü ve çelik zırhlı bir fiber optik kablodur. LSZH dış kaplama, kabloyu iç mekân kanallarına ve bina içi geçişlere uygun tutar. Çelik zırh, çekim ve gömme güzergâhlarında mekanik yükü karşılar.

4Core sayısı

62,5/125 µmFiber boyutu

Multi ModeFiber tipi

LSZHDış kaplama

Çelik zırhlıZırh

Öne çıkan özellikler

4Core

Fiber kapasitesi

Tek güzergâhtan birden çok bağlantıyı birlikte taşır.

62,5/125µm

Çekirdek ve kılıf ölçüsü

Çok modlu fiber, kısa ve orta mesafeli omurga bağlantılarında çalışır.

1.2kN

Kopmada çekme dayanımı

Kanal ve askı hattı çekimlerinde kablo gövdesi bu yükü karşılar.

200N/cm

Ezilme dayanımı

Çelik zırh, üstten gelen baskıyı fiberlerden uzak tutar.

1kN

Darbe dayanımı

Serim sırasındaki ani darbelere karşı gövde direnç gösterir.

SAHADA

Çelik zırhlı gövdeKanal, boru ve gömme güzergâhlarda dış mekanik yükü karşılar.

Tek tüplü yapıFiberleri tek gevşek tüpte toplar, ek kutusunda ayrıştırmayı kolaylaştırır.

Standartlara göre testEN ve ASTM yöntemleri çekme, ezilme, burulma ve darbe değerlerini doğrular.

ORing Networking fiber ürünleri ömür boyu garantilidir.

Genel Bilgiler

Ürün Kodu

FO204M-LSZH

Ürün Tipi

Fiber Optik Kablo

Fiber Sayısı

4 Core

Fiber Tipi

62,5/125 Multi Mode

Kablo Yapısı

Tek Tüplü

Zırh

Çelik Zırhlı

Dış Kılıf Malzemesi

LSZH

Garanti

ORing Networking fiber ürünleri ömür boyu garantilidir.

Kablo Mekanik ve Çevresel Testler

Test Değerleri

Özellik	Birim	Değer	Test Standardı
Kopmada Çekme Dayanımı (Tensile Strength at Break)	kN	>1.2	EN 60794.1.E1
Kopma Çekme Kuvveti (Breaking Tensile Strength)	kN	>1.5	EN 60794.1.E1
Ezilme Dayanımı	N/cm	>200	EN 60794.1.E3
Tekrarlı Bükülme Yarıçapı	mm	<20xD	EN 60794.1.E6
Tek Seferlik Bükülme Yarıçapı	mm	<15xD	EN 60794.1.E6
Burulma (Torsiyon)	+90°C, 8	Pozitif	EN 187 000 M 508
Darbe (Impact)	kN	>1	EN 187000 M 504
Sıcaklık			EN 60794.1.E11

Dış Kılıf

Test Değerleri

Özellik	Birim	Değer	Test Standardı
Yoğunluk	g/cm³	>20	ASTM D 638
Kopmada Çekme Dayanımı	N/mm²	>400	ASTM D 638
Kopmada Uzama	%	2/10	ASTM D 1693
E.S.C.R. (%10 Igepal C-630)	>500 saat	2/10	ASTM D 746
Soğukta Kırılganlık	<-75°C	2.5+0.5	ASTM D 1603
Karbon Siyahı Oranı	%	<0.950	ASTM D 792 Metot A
Oksijen İndüksiyon Süresi	200°C	>25	IEC 811.4.2 B

Tüp Jeli

Test Değerleri

Özellik	Birim	Değer	Test Standardı
Yoğunluk (25°C)	g/cm³	+0.05	DIN 51 757
Damlama Noktası (Drop Point, 24 saat)	°C	Uygun	IEC 811.5.1 B
Damlama Noktası (Drip Point, 24 saat)	°C	>70	REA PE 39
Parlama Noktası	°C	>230	ISO 2592
Yağ Ayrışması (150°C, 24 saat)	%	0	FTM STD 791 C
Uçuculuk	%	<2	FTM STD 791 C
Su Miktarı	%	<0.05	DIN 51 777
Asit Değeri (100°C)	% (mg KOH/g)	<0.01	DIN 53 402
Aşınma		Pozitif	IEC 811.5.1
Penetrasyon (25°C / -30°C)	1/10 mm	>150	ISO 2137
Oksijen İndüksiyon Süresi (180°C)	dakika	>20	IEC 811.4.2 B
100-500 V (100°)	Ω x m	>10	ASTM D 1169
100-500 V (23°)	Ω x m		ASTM D 1169

Gevşek Tüp (Lose Tube)

Test Değerleri

Özellik	Birim	Değer	Test Standardı
Gevşek Tüp (Lose Tube)		>10,11
Yoğunluk	g/cm³	1.31+0.03	ISO 1183
Su Emme (23°C)	%	<0.45	DIN 53 495
Kopmada Çekme Dayanımı	N/mm²	<30	ISO 527
Kopmada Uzama	%	>50	ISO 527
Elastisite Modülü	N/mm²	>2200	ISO 527
Shore Sertliği	Shore D	>78	DIN 53 505
Erime Sıcaklığı (DSC)	°C	>220	ISO 3146 C
Doğrusal Isıl Genleşme Katsayısı (-23<<+80°C)	°K-1 x10-4	<1.3

E-Cam Elyafı (E-Glass Yarn)

Test Değerleri

Özellik	Birim	Değer	Test Standardı
Yoğunluk	g/cm³	Teklife göre	Teklife göre
Kopmada Çekme Dayanımı	%	Teklife göre	Teklife göre
Kopmada Uzama	N/mm²	Teklife göre	Teklife göre
Elastisite Modülü	%	Teklife göre	Teklife göre

Zırhlama (Armouring)

Test Değerleri

Özellik	Birim	Değer	Test Standardı
Çelik Kalınlığı	nm	0.155±0.015	ASTM A 623 M
Kopmada Çekme Dayanımı	N/mm²	>300	ASTM E 6892
Kopmada Uzama	%	>15	ASTM E 6892
Kaplama Kalınlığı	nm	>0.050±0.01	ASTM A 623 M
DC Direnci	ohm/km	<40	ASTM A 6892
