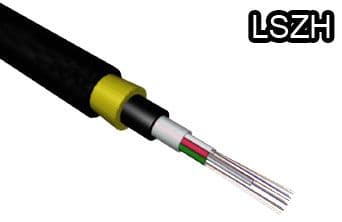

Name: 24 Core 9/125 Single Mode Tek Tüplü Çelik Zırhlı LSZH Fiber Optik Kablo
Brand: Oring Networking
SKU: FO124S-LSZH

24 fiberi çelik zırhlı tek tüpte birleştirir.

Tek tüplü gövdesinde 24 adet 9/125 single mode fiber taşır. Çelik zırh ezilme ve çekme yükünü karşılar, LSZH dış kılıf yangın anında zehirli gaz ve duman çıkarmaz. Yoğun fiber ihtiyacı olan omurga hatlarına yönelik bir kablodur.

24 CoreFiber sayısı

9/125 µmFiber boyutu

Single ModeFiber tipi

Tek tüplüKablo yapısı

Çelik zırhlıZırh

LSZHDış kılıf

Öne çıkan özellikler

24Core

Yoğun omurga kapasitesi

Tek tüpte 24 fiber toplar ve tek çekimde geniş bağlantı kapasitesi taşır.

1.2kN

Kopmada çekme dayanımı

EN 60794.1.E1 testine göre çekme yükü altında dayanımını korur.

200N/cm

Ezilme dayanımı

EN 60794.1.E3 testine göre ezilme yükü altında fiberleri korur.

20× D

Tekrarlı bükülme yarıçapı

Tekrarlı bükülme sınırını kablo çapının katı olarak tanımlar.

GÜNLÜK KULLANIM

Zorlu güzergâhlarda çekimÇelik zırh, kablo kanalı ve boru içi çekimlerde dış darbeleri karşılar.

Bina içinde güvenli kullanımLSZH kılıf, kapalı hacimlerde duman ve zehirli gaz riskini düşürür.

Tek gövdede yüksek kapasiteTek tüplü yapı, ek kutusunda fiberleri hızlı ayırır ve işçiliği kısaltır.

ORing Networking fiber ürünleri ömür boyu garantilidir.

Genel

Fiber Sayısı

Fiber Tipi

9/125 Single Mode

Kablo Yapısı

Tek tüplü

Zırh

Çelik zırhlı

Dış Kılıf Malzemesi

LSZH

Garanti

ORing Networking fiber ürünleri ömür boyu garantilidir.

Kablo — Mekanik ve İklimsel Testler

Özellik	Birim	Değer	Test Standardı
Kopmada Çekme Dayanımı	kN	>1.2	EN 60794.1.E1
Kopma Çekme Dayanımı	kN	>1.5	EN 60794.1.E1
Ezilme Dayanımı	N/cm	>200	EN 60794.1.E3
Tekrarlı Bükülme Yarıçapı	mm	<20 × D	EN 60794.1.E6
Tek Seferlik Bükülme Yarıçapı	mm	<15 × D	EN 60794.1.E6
Burulma	+90°C, 8	Olumlu	EN 187 000 M 508
Darbe	kN	>1	EN 187000 M 504
Sıcaklık	—	—	EN 60794.1.E11

Dış Kılıf

Özellik	Birim	Değer	Test Standardı
Yoğunluk	g/cm³	>20	ASTM D 638
Kopmada Çekme Dayanımı	N/mm²	>400	ASTM D 638
Kopma Uzaması	%	2/10	ASTM D 1693
E.S.C.R. (%10 Igepal C-630)	>500 saat	2/10	ASTM D 746
Soğukta Kırılma	<-75°C	2.5+0.5	ASTM D 1603
Karbon Siyahı Oranı	%	<0.950	ASTM D 792 Metot A
Oksijen İndüksiyon Süresi	200°C	>25	IEC 811.4.2 B

Tüp Jeli

Özellik	Birim	Değer	Test Standardı
Yoğunluk (25°C)	g/cm³	+0.05	DIN 51 757
Damla Noktası (24 saat)	°C	Uygun	IEC 811.5.1 B
Akma Noktası (24 saat)	°C	>70	REA PE 39
Parlama Noktası	°C	>230	ISO 2592
Yağ Ayrışması (150°C, 24 saat)	%	0	FTM STD 791 C
Uçuculuk	%	<2	FTM STD 791 C
Su Miktarı	%	<0.05	DIN 51 777
Asit Değeri (100°C)	% (mg KOH/g)	<0.01	DIN 53 402
Aşınma	—	Olumlu	IEC 811.5.1
Penetrasyon (25°C / -30°C)	1/10 mm	>150	ISO 2137
Oksijen İndüksiyon Süresi (180°C)	dakika	>20	IEC 811.4.2 B
100-500 V (100°)	Ω × m	>10	ASTM D 1169
100-500 V (23°)	Ω × m	—	ASTM D 1169

Gevşek Tüp

Özellik	Birim	Değer	Test Standardı
Gevşek Tüp	—	>10,11	—
Yoğunluk	g/cm³	1.31+0.03	ISO 1183
Su Emme (23°C)	%	<0.45	DIN 53 495
Kopmada Çekme Dayanımı	N/mm²	<30	ISO 527
Kopma Uzaması	%	>50	ISO 527
Elastisite Modülü	N/mm²	>2200	ISO 527
Shore Sertliği	Shore D	>78	DIN 53 505
Erime Sıcaklığı (DSC)	°C	>220	ISO 3146 C
Doğrusal Isıl Genleşme Katsayısı (-23 … +80°C)	°K⁻¹ × 10⁻⁴	<1.3	—

E-Cam Elyaf İpliği

Özellik	Birim	Değer	Test Standardı
Yoğunluk	g/cm³	Teklife göre	Teklife göre
Kopmada Çekme Dayanımı	%	Teklife göre	Teklife göre
Kopma Uzaması	N/mm²	Teklife göre	Teklife göre
Elastisite Modülü	%	Teklife göre	Teklife göre

Zırhlama

Özellik	Birim	Değer	Test Standardı
Çelik Kalınlığı	nm	0.155±0.015	ASTM A 623 M
Kopmada Çekme Dayanımı	N/mm²	>300	ASTM E 6892
Kopma Uzaması	%	>15	ASTM E 6892
Kaplama Kalınlığı	nm	>0.050±0.01	ASTM A 623 M
DC Direnci	ohm/km	<40	ASTM A 6892
