Stok Kodu: FO104S
| Genel Özellikler | |
|---|---|

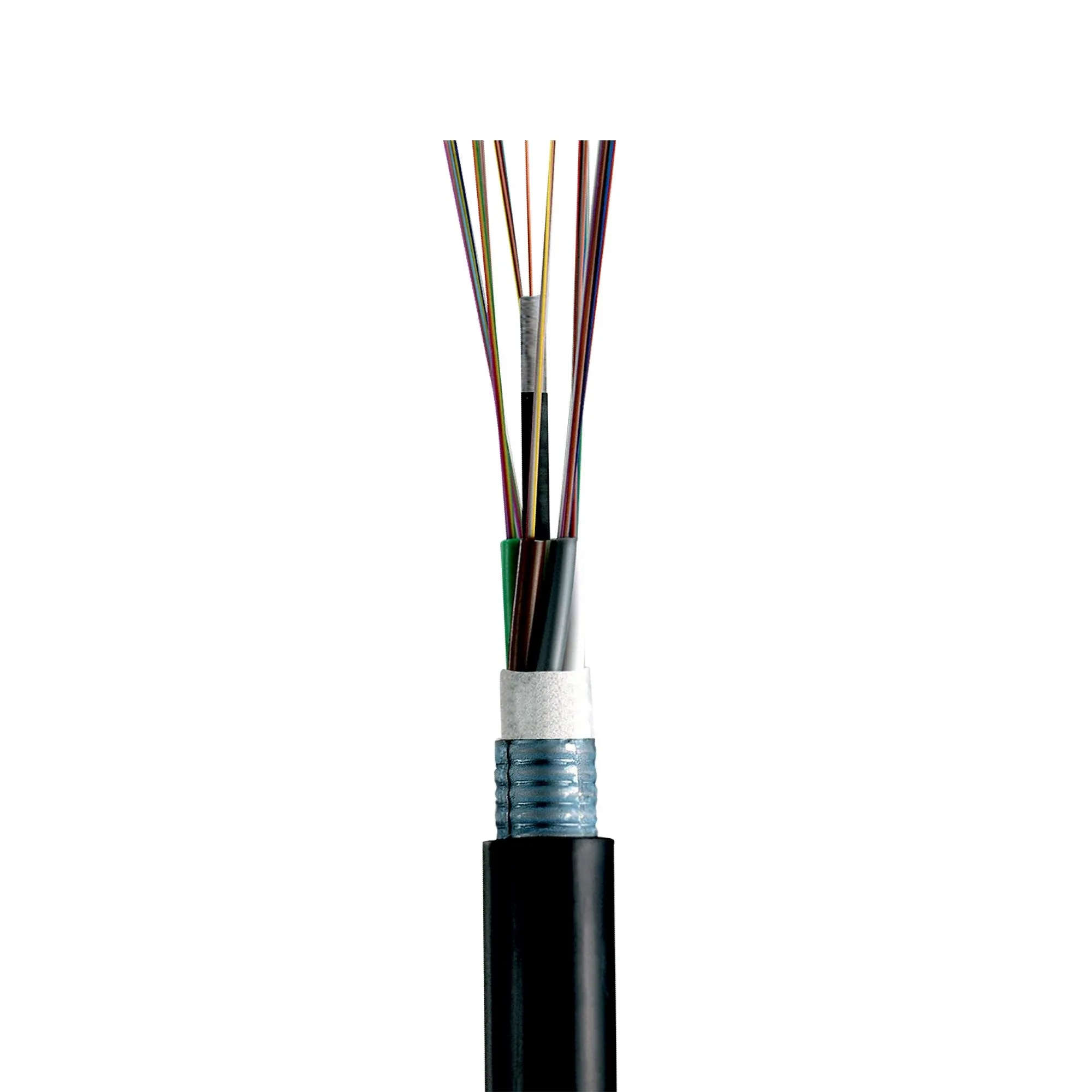

| Kablo Tipi | Merkezi tüp yapılı, zırhlı, tek kılıflı fiber optik kablo |
| Standart | IEC 60794-3-12 |
| Kablo Kodu | A-DQ(BN)(SR) 2Y mxn 1.200N CT |
| Fiber Tipi | SM 9/125 (G.652 d) |
| 1310 nm'de Zayıflama | Maks. 0,36 dB/km |
| 1550 nm'de Zayıflama | Maks. 0,22 dB/km |
| Kablo Yapısı ve Boyutları (24 fibere kadar) | |
| Tüp Dış Çapı | 3,00 mm ±0,07 |
| Tüp İç Çapı | 1,90 mm ±0,07 |
| Tüp Sayısı | 1 adet |
| Tüp Başına Fiber Sayısı | 24 fibere kadar |
| Kablo Nominal Dış Çapı | 8,0 mm (nominal) |
| Nominal Kablo Ağırlığı | 85 kg/km |
| Nominal Brüt Ağırlık | 250 kg/makara |
| Makara Flanş Çapı | 85 cm |
| Makara Başına Nominal Kablo Uzunluğu | 2.000 metre/makara ±%3 |
| Kablo Malzemesi ve Yapı Elemanları | |
| Oluklu Çelik Bant Kalınlığı | 0,155±0,015 mm |
| Kopolimer Kalınlığı | 0,055 ±0,0015 mm |
| Dış Kılıf Malzemesi | MDPE-HDPE |
| Dış Kılıf Kalınlığı | Nominal 1,6 mm ±0,2 |
| Yırtma İpi (Ripcord) | Çelik bandın altında 1 adet |
| Makara Başına Kablo Uzunluğu | 2.000 m ± %5 |
| Mekanik ve Çevresel Testler | |
| Kısa Süreli Çekme Dayanımı | 1.200 N (IEC 60794-1-E1) |
| Uzun Süreli Çekme Dayanımı | 800 N (IEC 60794-1-E1) |
| Bükülme Yarıçapı | 20 x D (IEC 60794-1-2E11) |
| Tekrarlı Bükme | 10 çevrim, 15xD, 50 N (IEC 60794-1-2E6) |
| Burulma Testi | ±180°, 1 metre, 100 N, 10 çevrim (IEC 60794-1-2-E7) |
| Kink (Düğümlenme) Testi (D: kablonun dış çapı) | Min. 20 x D, 20°C'de (IEC 60794-1-2E10) |
| Darbe Testi | 1 metre, 5 N (IEC 60794-1-E4) |
| Ezilme Testi | 1.000 N/100 mm (IEC 60794-1-E3) |
| Sıcaklık Çevrimi | -30 ~ +80°C |
| Çalışma Sıcaklığı | -30 ~ +60°C (montaj), -40 ~ +80°C (çalışma) |
| Tek Modlu Fiber Optik Özellikler (G.652.D) | |
| 1310 nm'de Zayıflama | Maks. 0,334 dB/km |
| 1550 nm'de Zayıflama | Maks. 0,194 dB/km |
| 1383±3 nm'de Zayıflama | Maks. 0,310 dB/km |
| Zayıflama Değişimi (1285-1330 nm) | ≤ 0,03 dB/km (1310 nm referans) |
| Zayıflama Değişimi (1525-1575 nm) | ≤ 0,02 dB/km (1550 nm referans) |
| Kablo Kesim Dalga Boyu | ≤ 1260 nm |
| Kromatik Dispersiyon (1285~1330 nm) | ≤ 3,5 (ps nm/km) |
| Kromatik Dispersiyon (1550 nm) | ≤ 18 (ps nm/km) |
| Kromatik Dispersiyon (1625 nm) | ≤ 22 (ps nm/km) |
| Sıfır Dispersiyon Dalga Boyu | 1302-1322 nm |
| Sıfır Dispersiyon Eğimi | ≤ 0,090 ps/(nm².km) |
| Polarizasyon Modu Dispersiyon Katsayısı | ≤ 0,2 ps/√km |
| Fiber Geometrik Özellikleri | |
| 1310 nm'de Mod Alan Çapı | 9,2 µm ± 0,4 |
| 1550 nm'de Mod Alan Çapı | 10,4 µm ± 0,5 |
| Kılıf (Cladding) Çapı | 125 µm ± 0,7 µm |
| Öz/Kılıf Eşmerkezlilik Hatası | ≤ 0,5 µm |
| Kılıf Dairesellik Sapması | ≤ 0,7% |
| Kaplama Çapı | 250 ± 15 µm |
| Kaplama Eşmerkezlilik Hatası | ≤ 15 µm |
| Kaplama/Kılıf Dairesellik Sapması | ≤ 12% |
| Fiber Test (Proof Test) Seviyesi | ≥ 120 kpsi (%1,2 gerinim) |
| Fiber Renk Kodu | |
| Fiber 1-12 | 1. Mavi, 2. Turuncu, 3. Yeşil, 4. Kahverengi, 5. Gri, 6. Beyaz, 7. Kırmızı, 8. Siyah, 9. Sarı, 10. Mor, 11. Pembe, 12. Turkuaz |
| Fiber 13-24 | 13. Mavi/Siyah, 14. Turuncu/Siyah, 15. Yeşil/Siyah, 16. Kahverengi/Siyah, 17. Gri/Siyah, 18. Beyaz/Siyah, 19. Kırmızı/Siyah, 20. Doğal/Siyah, 21. Sarı/Siyah, 22. Mor/Siyah, 23. Pembe/Siyah, 24. Turkuaz/Siyah |
| İşaretleme, Paketleme ve Ömür | |
| Kablo Üzerinde Uzunluk İşaretlemesi | Dış kılıf, bir metre aralıklarla şu biçimde işaretlenir: 2015 Makara Numarası <Üretim Yılı> <Fiber sayısı ve tipi> <Metre cinsinden uzunluk işareti> |
| Dış Kılıf Rengi | %2,5 karbon siyahı içeren SİYAH |
| Paketleme | Koruma uygulanmış, geri dönüşsüz ahşap makaralarla sevk edilir. |
| Kablo Ömrü | Doğru şekilde monte edildiğinde minimum 25 yıl servis ömrü. |
